¶ Mantenimiento y cuidado del Flex
El cuidado periódico mantiene la calidad del grabado y prolonga la vida útil del láser y del sistema de movimiento.
¶ 1. Calendario de mantenimiento
Se recomienda utilizar etanol anhidro y un paño sin pelusas.
| Elemento | Frecuencia de limpieza recomendada |
|---|---|
| Ventana protectora del láser | Láser de diodo azul: límpiela una vez superadas 8 horas acumuladas de uso o cuando observe una pérdida de potencia. Láser infrarrojo: límpiela una vez superadas 100 horas acumuladas de uso o cuando observe una pérdida de potencia. |
| Lente de enfoque del láser (12 W) | Límpiela cuando esté muy sucia o dañada. |
| Ventilador de refrigeración del láser | Límpielo una vez superadas 100 horas acumuladas de uso o cuando observe una acumulación evidente de polvo. |
| Ventilador de extracción | Límpielo una vez superadas 100 horas acumuladas de uso o cuando observe una acumulación evidente de polvo. |
| Ejes lineales | Límpielos una vez superadas 100 horas acumuladas de uso o cuando observe una acumulación evidente de polvo. |
| Interior de la máquina | Límpielo una vez superadas 100 horas acumuladas de uso o cuando observe una acumulación evidente de polvo. |
¶ 2. Mantenimiento del láser
- Herramientas de limpieza:
-
Paño sin pelusas.
-
Etanol anhidro (se recomienda una pureza del 99 % o superior).
-
Cepillo de cerdas suaves.
-
Desarmador de estrella.
- Pasos de limpieza:
- Retirar el láser
Apague la grabadora, retire el láser y desconecte su cable.
- Limpiar la ventana protectora
Aplique una pequeña cantidad de etanol anhidro a un paño sin pelusas. Limpie en espiral desde el centro de la ventana protectora hacia fuera, pasando suavemente en una sola dirección para evitar los arañazos que produce frotar repetidamente de un lado a otro.
- Limpiar la lente de enfoque (12 W)
Aplique una pequeña cantidad de etanol anhidro a un paño sin pelusas. Limpie en espiral desde el centro de la lente de enfoque hacia fuera, pasando suavemente en una sola dirección para evitar los arañazos que produce frotar repetidamente de un lado a otro.
- Retirar el ventilador
Con un desarmador de estrella, retire los cuatro tornillos de la tapa trasera del láser. Extraiga el ventilador por el lado opuesto a la placa del controlador.
- Limpiar el ventilador
Retire con suavidad el polvo de las aspas con un cepillo de cerdas suaves. Aplique etanol anhidro a un paño sin pelusas y limpie con cuidado la superficie de las aspas para eliminar la suciedad más adherida.
- Volver a montar el ventilador
Una vez limpio, coloque primero correctamente las cuatro arandelas de los tornillos. Monte después el ventilador y la tapa trasera y apriete los tornillos.
- Frecuencia de limpieza:
| Láser | Limpieza de la ventana protectora | Limpieza del ventilador |
|---|---|---|
| Láser de diodo azul | Límpiela una vez superadas 8 horas acumuladas de uso o cuando observe una pérdida de potencia. | Límpielo una vez superadas 100 horas acumuladas de uso o cuando observe una acumulación evidente de polvo. |
| Láser infrarrojo | Límpiela una vez superadas 100 horas acumuladas de uso o cuando observe una pérdida de potencia. | Límpielo una vez superadas 100 horas acumuladas de uso o cuando observe una acumulación evidente de polvo. |
- ⚠ Notas:
-
No utilice toallas de papel ni hisopos de algodón corrientes para la limpieza, ya que pueden dejar fibras o marcas de agua.
-
No utilice líquidos corrosivos (como acetona, gasolina, etc.) para la limpieza.
-
Realice todas las operaciones con suavidad. Evite la fuerza excesiva para no dañar los componentes.
¶ 3. Mantenimiento de la carcasa
- Herramientas de limpieza:
-
Paño sin pelusas.
-
Etanol anhidro (se recomienda una pureza del 99 % o superior).
-
Cepillo de cerdas suaves.
-
Llave hexagonal L2.0.
-
Grasa (se recomienda grasa blanca de litio n.º 2 o n.º 3; la n.º 2 para entornos de baja temperatura y la n.º 3 para entornos a temperatura ambiente).
- Procedimiento de limpieza:

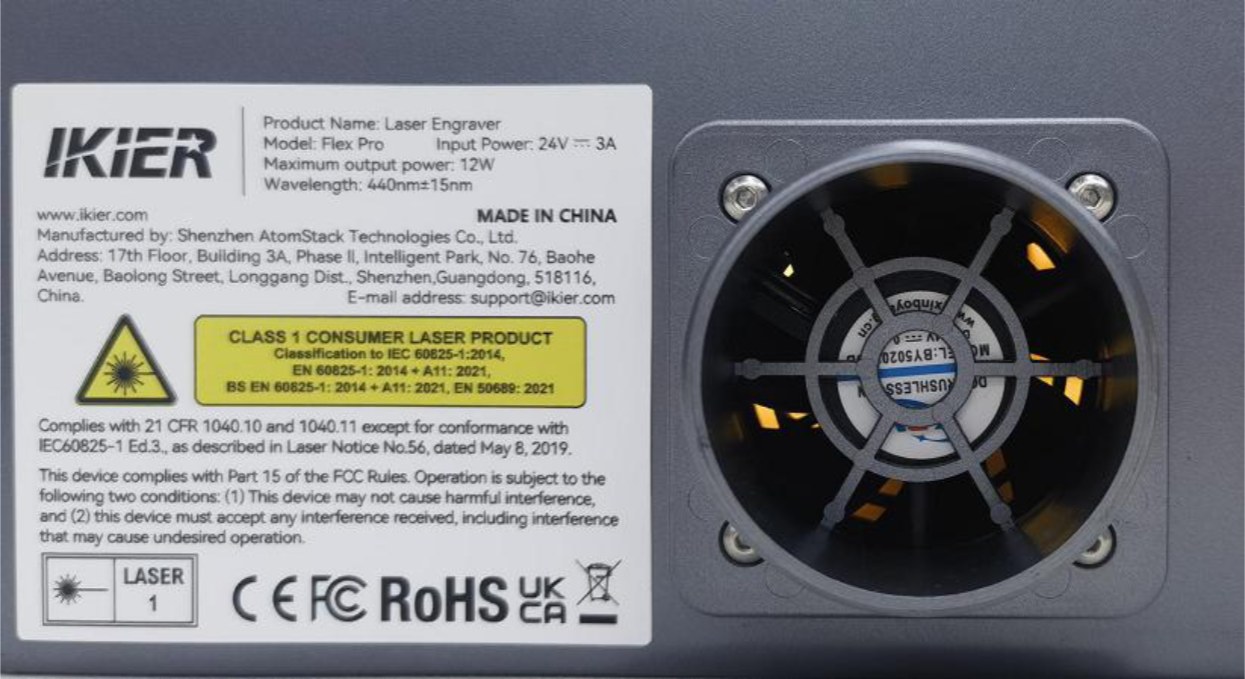

① Retirar el ventilador de extracción. Apague la grabadora láser. Con una llave hexagonal L2.0, retire los cuatro tornillos que sujetan el ventilador de extracción en la parte trasera de la carcasa (como se muestra en la Figura 9). Extraiga después el ventilador y su brida.
Figura 9
② Limpiar el ventilador y su brida. Con un cepillo de cerdas suaves, retire el polvo acumulado en el ventilador de extracción y en su brida. Después, con un paño sin pelusas humedecido en etanol anhidro, elimine la suciedad más adherida.
③ Limpiar los ejes lineales de la grabadora. Abra la puerta de la carcasa y empuje hacia arriba la tapa superior desde el interior para abrirla. Humedezca un paño sin pelusas en etanol anhidro y limpie con suavidad los cuatro ejes lineales del interior para eliminar la suciedad de la superficie. Después de limpiarlos, aplique grasa de manera uniforme para mantener una lubricación correcta.
Grasa recomendada: se aconseja grasa blanca de litio n.º 2 o n.º 3. Utilice la n.º 2 cuando la temperatura ambiente esté por debajo de 15 °C y la n.º 3 cuando esté por encima de 15 °C.
④ Limpiar el interior de la grabadora. Con un paño sin pelusas humedecido en etanol anhidro, retire con suavidad el polvo y las manchas de las distintas superficies del interior de la carcasa.
⑤ Volver a montar los componentes.
-
Montar la tapa superior: una vez limpia, vuelva a encajarla en su sitio con la orientación correcta y asegúrese de que queda bien asentada. De lo contrario, el final de carrera del detector de apertura de tapa podría no activarse correctamente.
-
Montar el ventilador de extracción: tras limpiar los componentes, vuelva a colocar primero el ventilador en su posición original y monte después la brida. Asegúrese de que la brida queda bien ajustada contra la carcasa y apriete por último los cuatro tornillos de fijación.
- Frecuencia de limpieza:
| Zona de limpieza | Frecuencia de limpieza |
|---|---|
| Ventilador de extracción | Límpielo cada 100 horas acumuladas de uso o siempre que se aprecie acumulación de polvo. |
| Ejes lineales | Límpielos cada 100 horas acumuladas de uso o siempre que se ensucien. |
| Interior de la carcasa | Límpielo cada 100 horas acumuladas de uso o siempre que se aprecie acumulación de polvo. |
- Notas:
-
No utilice toallas de papel ni hisopos de algodón corrientes para la limpieza, ya que pueden dejar fibras o marcas de agua.
-
No utilice líquidos corrosivos (como acetona, gasolina, etc.) para la limpieza.
-
Realice todas las operaciones con suavidad. Evite la fuerza excesiva para no dañar los componentes.
¶ 4. Precauciones para el almacenamiento prolongado
Si no va a utilizar la grabadora láser durante un periodo prolongado, siga las recomendaciones siguientes para prolongar la vida útil del equipo:
- Entorno de almacenamiento
Guarde la grabadora láser en un lugar seco y sin polvo. Evite los entornos húmedos, que pueden hacer que los componentes electrónicos se humedezcan u oxiden. Antes de guardarla, limpie a fondo los restos que puedan quedar dentro de la carcasa.
- Encienda y ponga en marcha la máquina con regularidad
Se recomienda encender la máquina y ponerla en marcha al menos 5 minutos una vez al mes para eliminar la humedad interna y mantener en buen estado el sistema eléctrico y los componentes electrónicos.
- Protección de los ejes lineales frente a la oxidación
Antes de un almacenamiento prolongado, se recomienda aplicar una cantidad adecuada de aceite antioxidante sobre la superficie de los ejes lineales para evitar la oxidación provocada por los cambios de humedad ambiental, que podría afectar a la precisión del movimiento.
- Revisión antes de volver a utilizarla
Al poner en marcha la máquina tras un largo periodo de inactividad, se recomienda comprobar primero el estado de lubricación de los ejes lineales y la tensión de las correas dentadas. Después, hágala funcionar sin procesar material durante 5 minutos para detectar ruidos anómalos o atascos. Empiece a procesar con normalidad solo después de confirmar que la máquina funciona correctamente.
